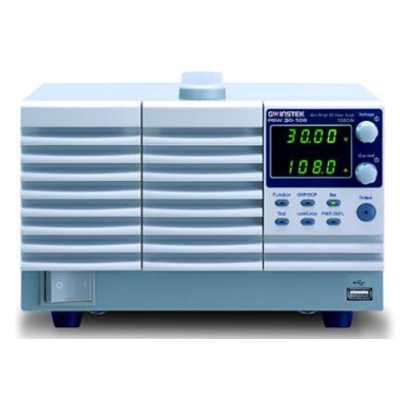

固緯電源新品 PSW-系列直流電源

點擊圖片查看原圖

品牌：	固緯
品牌：	固緯示波器
所在地：	上海
有效期至：	長期有效
最后更新：	2024-06-10 15:17
瀏覽次數：	48

店鋪基本資料信息

固緯電子
[VIP第2年] 指數:3
通過認證 [誠信檔案]
聯系人王經理(女士) 銷售經理
會員 [當前離線] [加為商友] [發送信件]
電話18621383659
手機13761095232
地區上海
地址上海市寶山區富聯一路98弄6號賽格電子市場

產品詳細說明

快速選型

型號	電流	電壓	功率	功能	標配接口
PSW 30-36	36A	30V	360W	開關	USB/LAN
PSW 30-72	72A	30V	720W	開關	USB/LAN
PSW 30-108	108A	30V	1080W	開關	USB/LAN
PSW 40-27	27A	40V	360W	開關	USB/LAN
PSW 40-54	54A	40V	720W	開關	USB/LAN
PSW 40-81	81A	40V	1080W	開關	USB/LAN
PSW 80-13.5	13.5 A	80V	360W	開關	USB/LAN
PSW 80-27	27A	80V	720W	開關	USB/LAN
PSW 80-40.5	40.5 A	80V	1080W	開關	USB/LAN
PSW 160-7.2	7.2A	160V	360W	開關	USB/LAN
PSW 160-14.4	14.4A	160V	720W	開關	USB/LAN
PSW 160-21.6	21.6A	160V	1080W	開關	USB/LAN
PSW 250-4.5	4.5 A	250V	360W	開關	USB/LAN
PSW 250-9	9A	250V	720W	開關	USB/LAN
PSW 250-13.5	13.5 A	250V	1080W	開關	USB/LAN
PSW 800-1.44	1.44A	800V	360W	開關	USB/LAN
PSW 800-2.88	2.88A	800V	720W	開關	USB/LAN
PSW 800-4.32	4.32A	800V	1080W	開關	USB/LAN

詳細規格
	PSW 30-36	PSW 30-72	PSW 30-108	PSW 80-13.5	PSW 80-27	PSW 80-40.5	PSW 160-7.2	PSW 160-14.4	PSW 160-21.6
額定輸出
電壓	0~30V	0~30V	0~30V	0~80V	0~80V	0~80V	0~160V	0~160V	0~160V
電流	0~36A	0~72A	0~108A	0~13.5 A	0~27A	0~40.5 A	0~7.2A	0~14.4A	0~21.6A
功率	360W	720W	1080W	360W	720W	1080W	360W	720W	1080W
調節率(CV)
負載	20mV	20mV	20mV	45mV	45mV	45mV	85mV	85mV	85mV
電壓	18mV	18mV	18mV	43mV	43mV	43mV	83mV	83mV	83mV
調節率(CC)
負載	41mA	77mA	113mA	18.5mA	32mA	45.5mA	12.2mA	19.4mA	26.6mA
電壓	41mA	77mA	113mA	18.5mA	32mA	45.5mA	12.2mA	19.4mA	26.6mA
漣波&噪聲(噪聲帶寬20MHz；漣波帶寬1MHz)
CV p-p	60mV	80mV	100mV	60mV	80mV	100mV	60mV	80mV	100mV
CV rms	7mV	11mV	14mV	7mV	11mV	14mV	12mV	15mV	20mV
CC rms	72mA	144mA	216mA	27mA	54mA	81mA	15mA	30mA	45mA
編程度*
電壓	0.1% +10mV	0.1% +10mV	0.1% +10mV	0.1% +10mV	0.1% +10mV	0.1% +10mV	0.1% +100mV	0.1% +100mV	0.1% +100mV
電流	0.1% +30mA	0.1% +60mA	0.1% +100mA	0.1% +10mA	0.1% +30mA	0.1% +40mA	0.1% +5mA	0.1% +15mA	0.1% +20mA
測量度*
電壓	0.1% +10mV	0.1% +10mV	0.1% +10mV	0.1% +10mV	0.1% +10mV	0.1% +10mV	0.1% +100mV	0.1% +100mV	0.1% +100mV
電流	0.1% +30mA	0.1% +60mA	0.1% +100mA	0.1% +10mA	0.1% +30mA	0.1% +40mA	0.1% +5mA	0.1% +15mA	0.1% +20mA
響應時間
上升時間	50ms	50ms	50ms	50ms	50ms	50ms	100ms	100ms	100ms
下降時間(滿載)	50ms	50ms	50ms	50ms	50ms	50ms	100ms	100ms	100ms
下降時間(空載)	500ms	500ms	500ms	500ms	500ms	500ms	1000ms	1000ms	1000ms
負載瞬間恢復時間(負載改變50~100%)	1ms	1ms	1ms	1ms	1ms	1ms	2ms	2ms	2ms
編程分辨率(PC遠程控制模式)
電壓	1mV	1mV	1mV	2mV	2mV	2mV	3mV	3mV	3mV
電流	1mA	2mA	3mA	1mA	2mA	3mA	1mA	2mA	3mA
測量分辨率(PC遠程控制模式)
電壓	1mV	1mV	1mV	2mV	2mV	2mV	3mV	3mV	3mV
電流	1mA	2mA	3mA	1mA	2mA	3mA	1mA	2mA	3mA
串聯和并聯能力
并聯	含主機***多并聯3臺
串聯	含主機***多串聯2臺
保護功能
OVP	3~33V	3~33V	3~33V	8~88V	8~88V	8~88V	16~176V	16~176V	16~176V
OCP	3.6~39.6A	5~79.2A	5~118.8A	1.35~14.85 A	2.7~29.7A	4.05~44.55 A	0.72~7.92A	1.44~15.84A	2.16~23.76A
OHP	由升高的內部溫度決定
前面板顯示精度(4位)
電壓	0.1% ± 20mV	0.1% ± 20mV	0.1% ± 20mV	0.1% ± 20mV	0.1% ± 20mV	0.1% ± 20mV	0.1% ± 100mV	0.1% ± 100mV	0.1% ± 100mV
電流	0.1% ± 40mA	0.1% ± 70mA	0.1% ± 100mA	0.1% ± 20mA	0.1% ± 40mA	0.1% ± 50mA	0.1% ± 5mA	0.1% ± 30mA	0.1% ± 30mA
環境條件
操作溫度	0℃~50℃
存放溫度	-25℃~70℃
操作濕度	20% ~ 85%RH；無凝結
存放濕度	小于90%RH；無凝結
回讀溫度系數(熱機30分鐘)
電壓	額定輸出電壓的100ppm/℃
電流	額定輸出電流的200ppm/℃
其它
模擬控制	有
接口	USB/LAN/GPIB(選配)
風扇	熱感控制
電源	85VAC~265VAC，50/60Hz，單相
尺寸&重量	71(W)×124(H)×350(D)mm；約3kg	142(W)×124(H)×350(D)mm；約5.3kg	214(W)×124(H)×350(D)mm；約7.5kg	71(W)×124(H)×350(D)mm；約3kg	142(W)×124(H)×350(D)mm；約5.3kg	214(W)×124(H)×350(D)mm；約7.5kg	71(W)×124(H)×350(D)mm；約3kg	142(W)×124(H)×350(D)mm；約5.3kg	214(W)×124(H)×350(D)mm；約7.5kg

PSW系列（開關式）(PSW 30-36，PSW 30-72，PSW 30-108，PSW 80-13.5， PSW 80-27，PSW 80-40.5，PSW 160-7.2，PSW 160-14)

額定電壓：30V/40V/80V/160V/250V/800V，額定輸出功率：360W~1080W

多量程(V&I)操作，定功率輸出

C.V/C.C優先；尤其適合電池和LED產業

可調斜率

串聯操作(2臺)( 30V/40V/80V/160V)，

并聯操作(3臺)( 30V/40V/80V/160V/250V/800V)

**率和高功率密度

1/2、1/3、1/6機架尺寸(EIA/JIS標準)，用于360W、720W、1080W

標配接口：LAN、USB、模擬控制接口

選配接口：GPIB-USB適配器、RS-232-USB Cable

LabVIEW驅動

PSW-系列是一款單路輸出、多量程可編程開關直流電源，***大功率1080W。該系列涵蓋15種機型，提供30V、40V、80V、160V、250V和800V的額定電壓和360W、720W和1080W的***大輸出功率。多量程操作可以靈活有效的設置電壓和電流。用戶***多能串行連接2臺或并行連接3臺PSW電源，這種提供更高輸出電壓或電流的連接能力極大的擴展了它的應用范圍。靈活的多量程操作和串/并聯連接，您無需再花費資金購買多種電源產品，PSW-系列完全可以滿足不同層次的電源需求。

PSW-系列的C.V/C.C優先選擇模式能夠很好的保護待測物。當輸出開啟時，傳統電源通常處于C.V模式，這會瞬間給電容性負載或強電流負載帶來一個較大的浪涌電流。以LED的I-V曲線驗證為例，使用傳統電源就難以完成測量工作。C.V模式下連接LED與電源，打開輸出，當電壓超過LED正向電壓時，電流突然增大并超過預設限流值。由于偵測到浪涌電流，電源由C.V模式轉換為C.C模式。雖然模式轉換后電流逐漸穩定，但C.V和C.C相交處的尖峰電流可能會造成待測物損壞。然而，PSW-系列在輸出開啟瞬間，能優先運行在C.C模式，避免突發的尖峰電流，保護器件免遭浪涌電流損壞。

PSW-系列設計了可調斜率功能，用戶可以設置輸出電壓或輸出電流的上升時間(由低電平變為高電平)和下降時間(由高電平變為低電平)。當電壓或電流準位變化時，可調斜率有利于待測物的特性驗證。通常情況下，生產測試照明裝置和大型電容時會在輸出打開瞬間引發浪涌電流，這嚴重縮短了DUT壽命。為了避免浪涌電流破壞強電流器件，在開關瞬間光滑和緩慢的電壓傳輸可以顯著減少浪涌電流，保護器件免遭大電流損壞。

PSW-系列提供OVP和OCP保護，保護電平默認為額定輸出電壓/電流的110%。一旦超過預設值，輸出立刻關閉。PSW-系列標配USB Host/Device、LAN接口和GPIB-USB及RS232-USB選配接口，所有接口均支持LabView驅動和數據記錄PC軟件。后面板的模擬控制/監控接口，可以外部控制電源開/關和外部監控輸出電壓和電流。
