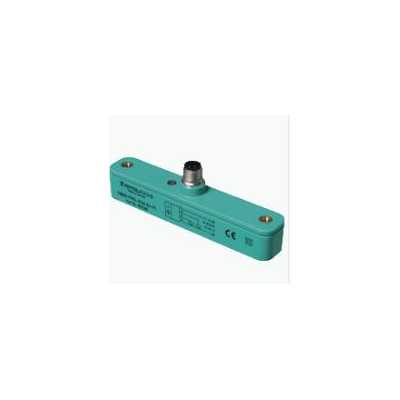

倍加福定位傳感器感應式定位系統 PMI104-F90-IU-V1

點擊圖片查看原圖

店鋪基本資料信息

產品詳細說明

PMI104-F90-IU-V1

感應式定位系統

模擬量輸出 0 V ...10 V/4 mA ...20 mA, 測量范圍 0 ...104 mm, 開關元件功能: 模擬、電流或電壓輸出, 輸出極性: DC, 工作電壓: 18 ... 30 V DC, 電壓類型: DC, 輸出類型: 1 電流輸出： 4 ... 20 mA
1 電壓輸出： 0 ... 10 V, UL 認證: cULus 認證，一般用途，2 類電源, CCC 認證: 額定電壓 ≤ 36 V 時，產品不需要 CCC 認證/標記, 連接類型: 4 針 M12 x 1 連接器, 防護等級: IP67, 外殼: ABS

通用規格
開關元件功能		模擬、電流或電壓輸出
物距		0,5 ... 3 mm ，推薦： 2 mm
測量范圍		0 ... 104 mm
線性度范圍		1 ... 103 mm
額定值
工作電壓		18 ... 30 V DC
反極性保護		反極性保護
線性度誤差		在測量范圍內：± 0,8 mm 在線性度范圍內：± 0,4 mm
重復精度		± 0,1 mm
分辨率		125 µm
溫度漂移		±0.5 mm (-25 °C ...70 °C)
空載電流		≤ 40 mA
工作電壓指示燈		綠色 LED
功能性安全相關參數
MTTF_d		320 a
任務時間 (T_M)		20 a
診斷覆蓋率 (DC)		0 %
模擬量輸出
輸出類型		1 電流輸出： 4 ... 20 mA 1 電壓輸出： 0 ... 10 V
負載電阻器		電流輸出： ≤ 400 Ω 電壓輸出： ≥ 1000 Ω
短路保護		電壓輸出：脈沖式
遵守標準和指令
符合標準
	標準	EN 60947-5-2:2007 IEC 60947-5-2:2007 EN 60947-5-7:2003 IEC 60947-5-7:2003
認證和證書
UL 認證		cULus 認證，一般用途，2 類電源
CCC 認證		額定電壓 ≤ 36 V 時，產品不需要 CCC 認證/標記
環境條件
環境溫度		-25 ... 70 °C (-13 ... 158 °F)
機械規格
連接類型		4 針 M12 x 1 連接器
防護等級		IP67
材料
	外殼	ABS
	目標	軟鋼，如 1.0037、SR235JR（之前為 St37-2）
尺寸
	高度	41 mm
	寬度	23 mm
	長度	126 mm
